铝酸盐水泥
发布时间:2019/3/6 9:37:52

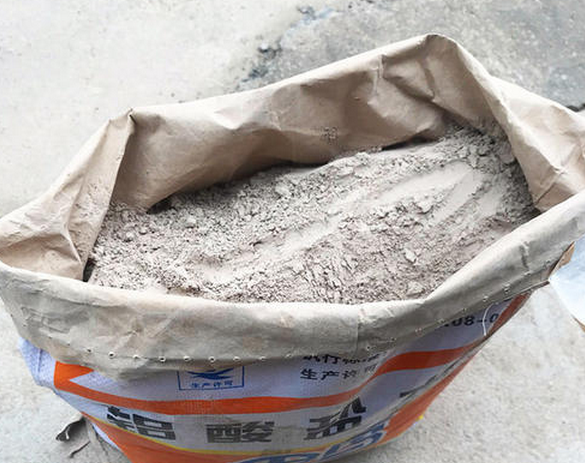

a.高铝水泥CA-50
产品 |
CA50F |
A600 |
A700 |
A900 |
CA50R |
||
化学成分 (%) |
SiO2 |
≤8.0 |
≤7.8 |
≤7.5 |
≤5.5 |
≤7.0 |
|
Al2O3 |
≥50.0 |
≥50.0 |
≥51.0 |
≥53.5 |
≥52.0 |
||
Fe2O3 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
||
R2O |
≤0.4 |
≤0.4 |
≤0.4 |
≤0.4 |
≤0.4 |
||
S |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
||
Cl |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
||
45µm 筛余 (%) |
≤20 |
≤15 |
≤12 |
≤8 |
≤8 |
||
勃氏 (m2/kg) |
≥300 |
≥300 |
≥320 |
≥350 |
≥350 |
||
初凝时间(min) |
≥30 |
≥45 |
≥60 |
≥90 |
≥30 |
||
终凝时间 (h) |
≤6 |
≤6 |
≤6 |
≤6 |
≤6 |
||
抗折强度(MPa) |
6h |
—— |
—— |
—— |
—— |
≥3.0 |
|
1d |
≥5.5 |
≥6.0 |
≥6.5 |
≥8.0 |
≥7.0 |
||
3d |
≥6.5 |
≥7.0 |
≥7.5 |
≥10.0 |
≥8.0 |
||
抗压强度(MPa) |
6h |
—— |
—— |
—— |
—— |
≥30 |
|
1d |
≥40 |
≥45 |
≥55 |
≥72 |
≥60 |
||
3d |
≥50 |
≥55 |
≥65 |
≥82 |
≥70 |
注释:根据GB201-2000规则,如果客户需要或是买卖双方签订相关协议,我们可以提供硫、氯含量、筛余和6小时强度指标。
检测方法:
化学成分:依据GB/T205规则;
勃氏指标:依据GB/T8074规则;
细度:依据GB/T1345规则,0.045mm筛子;
终凝时间:依据GB/TGB201-2000规则附录A;
强度:依据GB/T1767 和GB201-2000修正案规则;
包装:依据GB9774水泥包装说明,25kg 或50kg内附牛皮纸的多层塑料编织袋,或按需包装
b.建筑化学品用高铝水泥
产品 |
HJ600 |
HJ700 |
|
化学成分(%) |
SiO2 |
≤7.8 |
≤7.5 |
Al2O3 |
≥50.0 |
≥51.0 |
|
Fe2O3 |
≤2.5 |
≤2.5 |
|
R2O |
≤0.4 |
≤0.4 |
|
S |
≤0.1 |
≤0.1 |
|
Cl |
≤0.1 |
≤0.1 |
|
45µm 筛余 (%) |
≤12 |
≤10 |
|
勃氏 (m2/kg) |
≥320 |
≥350 |
|
初凝时间 (min) |
≥30 |
≥30 |
|
终凝时间 (h) |
≤6 |
≤6 |
|
抗折强度(MPa) |
6h |
—— |
—— |
1d |
≥6.2 |
≥6.8 |
|
3d |
≥7.2 |
≥7.8 |
|
抗压强度(MPa) |
6h |
—— |
—— |
1d |
≥48 |
≥58 |
|
3d |
≥58 |
≥68 |
注释:根据GB201-2000规则,如果客户需要或是买卖双方签订相关协议,我们可以提供硫、氯含量、筛余和6小时强度指标。
检测方法:
化学成分:依据GB/T205规则;
勃氏:依据GB/T8074规则;
细度:依据GB/T1345规则,0.045mm筛子;
终凝时间:依据GB/TGB201-2000规则附录A;
强度:依据GB/T1767 和GB201-2000修正案规则;
包装:依据GB9774水泥包装说明,25kg 或50kg内附牛皮纸的多层塑料编织袋,或按需包装。
c. 高铝水泥CA-70/CA-80
产品
CA70
CA80
CA70S
CA80S
CA70W
CA80W
化学成分
(%)
SiO2
≤1.0
≤0.5
≤1.0
≤0.5
≤1.0
≤0.5
Al2O3
≥68.0
≥77.0
≥68.0
≥77.0
≥68.0
≥77.0
Fe2O3
≤0.7
≤0.5
≤0.7
≤0.5
≤0.7
≤0.5
R2O
≤0.4
≤0.4
≤0.4
≤0.4
≤0.4
≤0.4
S
≤0.1
≤0.1
≤0.1
≤0.1
≤0.1
≤0.1
Cl
≤0.1
≤0.1
≤0.1
≤0.1
≤0.1
≤0.1
45µm 筛余(%)
≤5
≤5
≤5
≤5
≤5
≤5
勃氏 (m2/kg)
≥400
≥450
≥400
≥450
≥400
≥450
初凝时间 (min)
≥45
≥45
≥60
≥60
≥30
≥30
终凝时间 (h)
≤6
≤6
≤6
≤6
≤6
≤6
抗折强度 (MPa)
6h
——
——
——
——
——
——
1d
≥5.5
≥5.0
≥5.5
≥5.0
≥5.5
≥5.0
3d
≥6.5
≥6.0
≥6.5
≥6.0
≥6.5
≥6.0
抗压强度 (MPa)
6h
——
——
——
——
——
——
1d
≥40
≥30
≥40
≥30
≥40
≥30
3d
≥50
≥40
≥50
≥40
≥50
≥40
注释:根据GB201-2000规则,如果客户需要或是买卖双方签订相关协议,我们可以提供硫、氯指标。
检测方法:
化学成分:依据GB/T205规则;
勃氏:依据GB/T8074规则;
细度:依据GB/T1345规则,0.045mm筛子;
终凝时间:依据GB/TGB201-2000规则附录A;
强度:依据GB/T1767 和GB201-2000修正案规则;
包装:依据GB9774水泥包装说明,25kg 或50kg内附牛皮纸的多层塑料编织袋,或按需包装。
